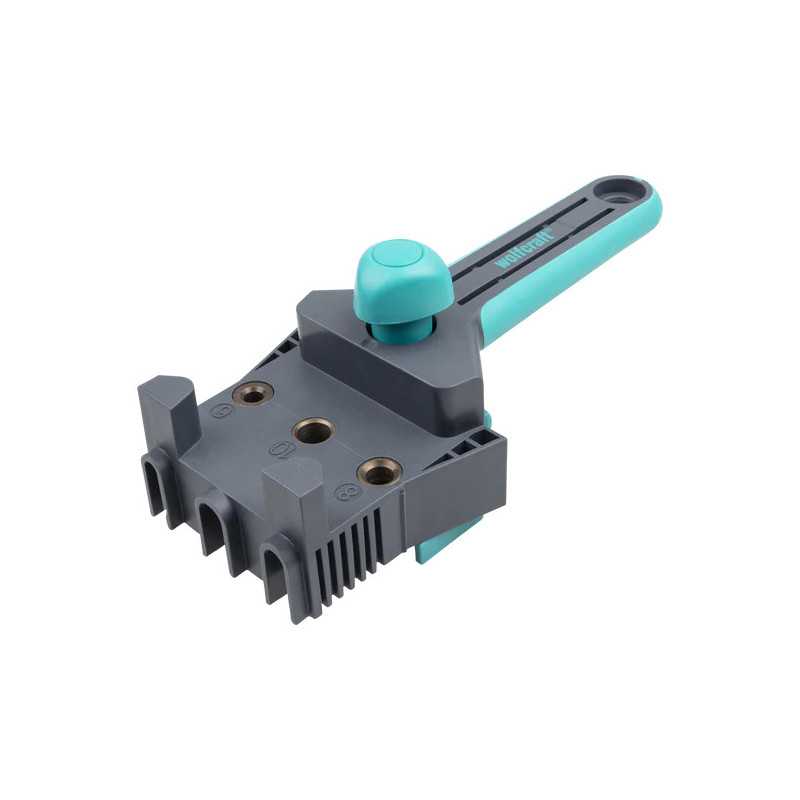

GABARIT CHEVILLAGE 6-8-10mm

Avec le guide d'assemblage bois à main levée de wolfcraft, vous réalisez des assemblages chevillés parfaits sans aucune connaissance préalable. Vous alignez les trous de perçage pour les assemblages en angle, en T et à plat grâce à la butée réglable, aux 3 douilles de guidage intégrées pour tourillons ronds et aux 2 goupilles de centrage. La version en plastique haute qualité, résistante aux chocs, ainsi que les douilles de perçage en acier pour chevilles de 6, 8 et 10 mm assurent une excellente stabilité et une grande durabilité. Grâce à sa poignée ergonomique, le guide d'assemblage bois à main levée se positionne confortablement dans la main et constitue une aide au chevillage rapide pour presque toutes les situations de travail.

Trous avant et assemblages à plat

Réglez la butée de profondeur du foret en fonction de l'épaisseur de la planche et de la longueur de la cheville, sans utiliser d'outil supplémentaire. Posez le guide d'assemblage bois à main levée sur l'arête avant de la planche et fixez-le entre les deux goupilles de centrage. Vous pouvez maintenant percer exactement au centre de la face avant de la planche.

Pour les assemblages à plat, fixez les deux planches sur l'établi, poussez le guide d'assemblage bois à main levée sur la cheville introduite dans la première planche et percez au travers de la douille.

Assemblages en angle

Pour les assemblages en angle, effectuez d'abord tous les perçages avant, comme décrit précédemment. Collez les chevilles dans les trous avant, puis introduisez la butée du guide d'assemblage bois à main levée. Pour cela, guidez la cheville dans la douille de perçage correspondante, alignez la butée sur le côté de la planche et bloquez sa position à l'aide de la vis de réglage.

Posez ensuite la planche avant sur la planche non percée. Le guide d'assemblage bois à main levée met la cheville en prise avec la rainure de guidage. Lorsque la butée repose solidement sur l'arête de la planche inférieure, vous pouvez procéder au perçage.

Assemblages en t

Les assemblages en T deviennent également très simples avec le guide d'assemblage bois à main levée de wolfcraft. Après avoir percé la première planche sur le côté avant et collé solidement les chevilles, commencez le travail sur la pièce opposée.

Marquez le centre du fond sur la planche latérale et fixez le fond avec les chevilles déjà collées, à un écart de 4 cm. Poussez ensuite le guide d'assemblage bois à main levée avec la rainure de guidage correspondante sur la cheville et percez au travers de la douille superposée. Vous pouvez maintenant coller les planches.

Caractéristiques techniques :
